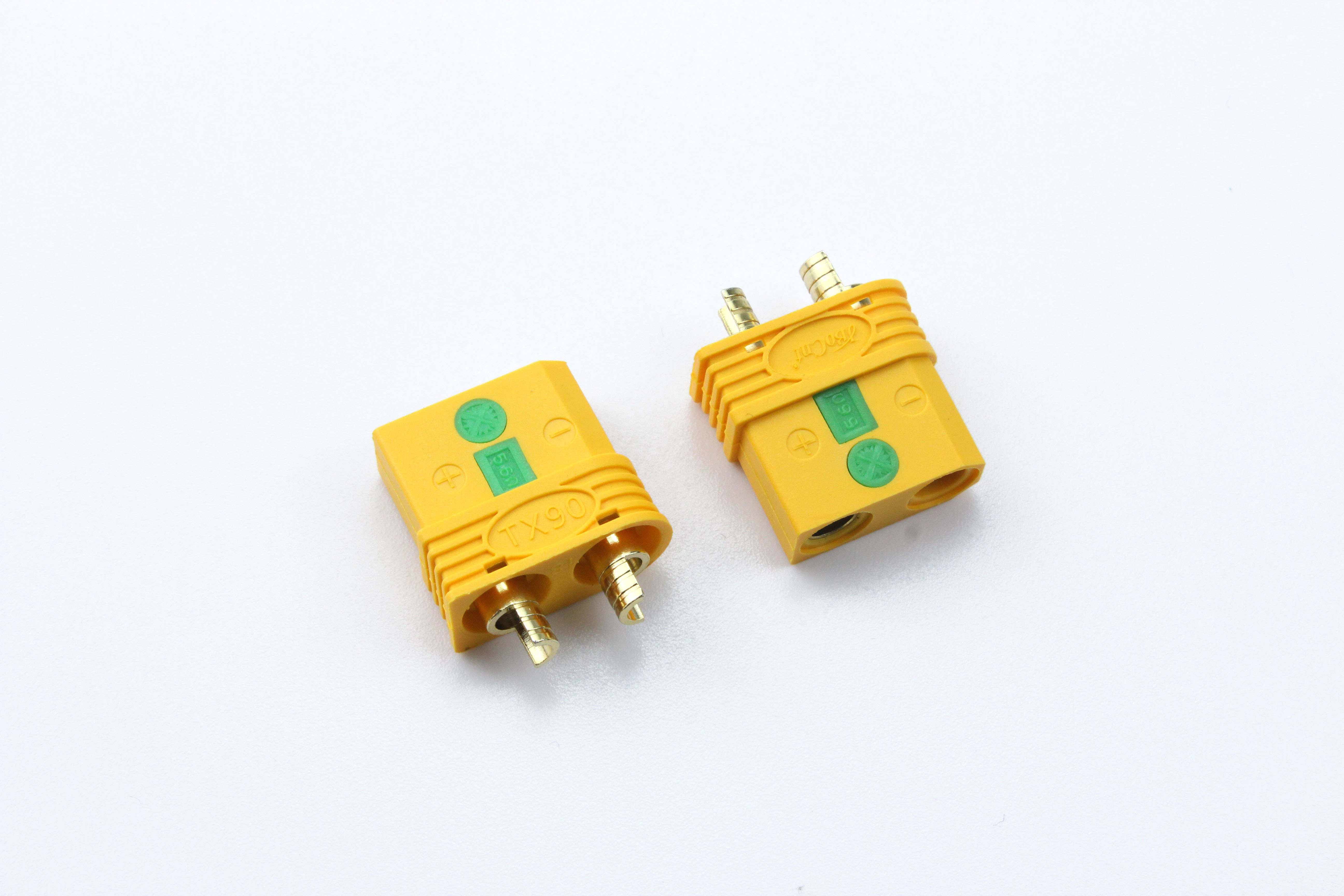

TX90-F母头作为一款专为大电流场景设计的防打火连接器，凭借其内置电阻的主动抑制技术，在无人机、人形机器人、储能系统等领域得到广泛应用

一、防打火技术的核心原理：电阻限流与电容管理

传统连接器在插拔瞬间易产生电火花，主要源于电源端与负载端电容的快速充放电过程。当金属触点接触瞬间，电容电压突变引发大电流冲击，导致触点氧化甚至熔融。TX90-F母头通过内置5.6Ω/2-3W的精密电阻，构建了主动限流防护体系：

1. 充电阶段抑制：在电源接入初期，电流优先通过电阻路径为电容充电，电阻将峰值电流限制在安全范围内。例如，在无人机电池连接场景中，该电阻可将瞬态电流从数百安培降至数十安培，避免触点烧蚀。

2. 放电阶段保护：当系统断电时，电阻与电容形成RC放电回路，确保残留电荷在2秒内降至30V以下，满足IEC60335安规标准。这一特性在人形机器人自主换电过程中尤为重要，可防止电池更换时因静电积累引发短路。

3. 动态平衡机制：电阻与电容的参数匹配经过严格计算，确保在-40℃至85℃温宽范围内保持稳定性能。实验数据显示，在73°F环境温度下，其冲击强度可达2.9英尺·磅/英寸²，满足工业级振动要求。



 二、结构创新：三重防护体系保障可靠性

TX90-F母头采用模块化设计，通过物理隔离与电气防护的双重手段提升安全性：

1. 分层触点结构：

   - 信号地端子采用凸伸设计，长度比电源端子长1.2mm，确保信号回路优先接通。

   - 电源端子采用镀金工艺，接触电阻≤5mΩ，在45A持续电流下温升≤30℃。

   - 抑制电阻独立封装于绝缘腔体内，与主回路保持2mm以上爬电距离，防止高压击穿。

2. 智能温控系统：

   内置NTC热敏电阻实时监测触点温度，当温度超过85℃时自动触发限流保护。在某储能柜测试中，该系统成功阻止了因接触不良引发的局部过热事故，避免连接器熔毁风险。

3. 防误插机械编码：

   触点采用非对称排列设计，配合键槽定位结构，防止不同规格插头混插。这一设计在铁塔新能源换电系统中得到验证，使误操作率降低至0.03%以下。
